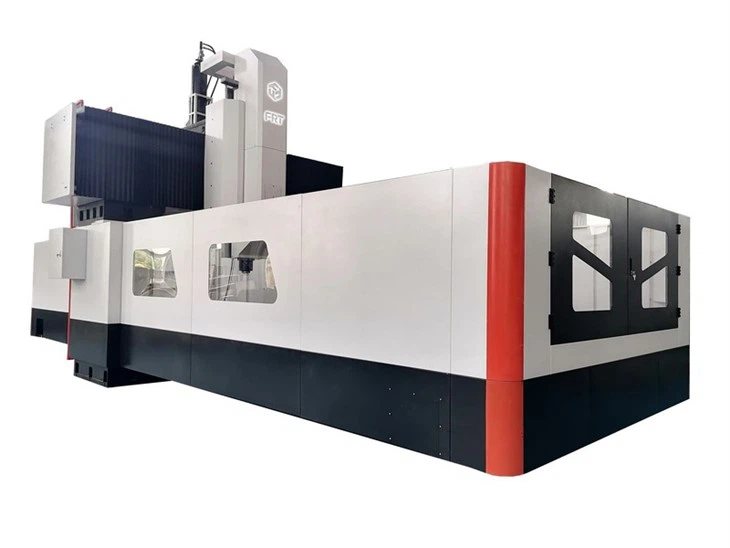

Máy CNC giàn

Luoyang Yujie Industry&Trade Co., Ltd là một trong những nhà sản xuất và cung cấp máy cnc cổng có kinh nghiệm nhất tại Trung Quốc. Xin vui lòng mua máy cnc giàn giá rẻ để bán ở đây từ nhà máy của chúng tôi. Tất cả các sản phẩm tùy chỉnh có chất lượng cao và giá cả cạnh tranh.









Máy Gantry CNC (Điều khiển số máy tính) là một loại trung tâm gia công sử dụng cấu trúc cổng cho chuyển động của nó. Giàn thường bao gồm một dầm ngang được đỡ bởi các cột thẳng đứng và dụng cụ cắt hoặc trục xoay được gắn trên dầm ngang. Thiết kế này mang lại sự ổn định và chính xác trong quá trình gia công.





FRT-3018
Hệ điều hành CNC		Siemens828Dhoặc Fanuc Ơi MF
Kích thước bàn làm việc	mm	3000*1500mm
Hành trình trái và phải (X)	mm	3000mm
Hành trình qua lại (Y)	mm	1920mm
Hành trình lên xuống (Z)	mm	1000mm
Khoảng cách từ tâm trục chính tới thanh dẫn hướng cột	mm	260
Khoảng cách từ đầu trục chính đến bề mặt bàn làm việc	mm	170-1070
khe của bàn làm việc (Số lượng/kích thước/khoảng cách)	mm	6-26*150mm
Độ côn trục chính (model/đường kính tay áo)	mm	BT50/φ155mm
Sử dụng mô hình đinh kéo		P50T－1
Tốc độ trục chính (vòng/phút)	(vòng/phút)	6000
Thông số kỹ thuật vít bi trục X	mm	63*16mm
Thông số kỹ thuật vít bi trục Y	mm	50*12mm
thông số kỹ thuật vít bóng trục	mm	50*10mm
Độ chính xác định vị máy công cụ (tiêu chuẩn GB/T 20957.4-2007)	mm	0.01
Độ chính xác định vị lặp lại của máy công cụ (tiêu chuẩn GB / T 20957.4-2007)	mm	0.01
Di chuyển ngang nhanh cho trục X, Y & Z	m/phút	10/12/10
Tốc độ tiến dao cắt tối đa	m/phút	8
Chế độ truyền trục chính		Truyền động đai răng đồng bộ
Chế độ truyền động động cơ servo trục XYZ và tỷ số truyền		Kết nối trực tiếp bộ giảm tốc trục X 1:1 Truyền động trực tiếp trục YZ Trục Y 1: 1 Trục Z 1:1
Thông số kỹ thuật dẫn hướng trục X, Y		Trục X-hai thanh dẫn hướng tuyến tính con lăn hạng nặng-có thông số kỹ thuật 55, Trục Y-hai trục dẫn hướng tuyến tính con lăn hạng nặng-có thông số kỹ thuật 55
Thông số kỹ thuật dẫn hướng trục Z		Đường ray cứng hình chữ nhật
Kích thước ram vuông	mm	420*420
Công suất trục chính	KW	22
Khuyến nghị lựa chọn các thông số động cơ servo	N·M	35/35/40
Dòng nguồn không khí	Mpa	>0.5
Yêu cầu cung cấp điện		380V
Chiều cao đệm giường	mm	30
Chịu tải bàn làm việc	kg	8T
Kích thước máy	mm	8550X3000X3000
Trọng lượng tịnh của máy	T	30T









Cấu trúc giàn:Cấu trúc giàn cho phép tạo ra một nền tảng ổn định và cứng nhắc, đảm bảo độ chính xác và khả năng lặp lại trong các nguyên công gia công.



Độ chính xác cao:Máy CNC giàn được biết đến với độ chính xác và độ chính xác cao, khiến chúng phù hợp với các ứng dụng yêu cầu dung sai chặt chẽ.



Tính linh hoạt:Những máy này có thể xử lý nhiều loại vật liệu, bao gồm kim loại, nhựa, vật liệu tổng hợp và gỗ, khiến chúng trở nên linh hoạt cho các ngành công nghiệp khác nhau.



Phong bì làm việc lớn:Máy CNC giàn thường có phạm vi làm việc lớn, cho phép chúng chứa các phôi lớn hơn.



Khả năng đa{0}}trục:Nhiều máy CNC giàn được trang bị nhiều trục chuyển động (X, Y, Z và đôi khi là các trục quay bổ sung), cho phép thực hiện các nguyên công gia công phức tạp.



Khả năng tương thích tự động hóa:Máy CNC giàn có thể được tích hợp với hệ thống tự động hóa để tăng năng suất, đặc biệt là trong môi trường sản xuất.





Phay:Máy CNC giàn thường được sử dụng cho các hoạt động phay, bao gồm tạo đường viền 2D và 3D, bỏ túi và hoàn thiện bề mặt.



Lộ trình:Trong gia công gỗ và vật liệu composite, máy CNC giàn được sử dụng cho các ứng dụng định tuyến nhằm tạo ra các hình dạng và thiết kế phức tạp.



Khoan:Máy CNC giàn có thể thực hiện các hoạt động khoan chính xác, dưới dạng một quy trình độc lập hoặc là một phần của chuỗi gia công lớn hơn.



khắc:Độ chính xác cao của máy CNC cổng trục khiến chúng phù hợp cho các ứng dụng khắc, chẳng hạn như tạo các thiết kế chi tiết trên nhiều vật liệu khác nhau.



Cắt:Máy CNC giàn có thể được trang bị các công cụ cắt khác nhau, bao gồm máy cắt laser hoặc plasma, cho các ứng dụng như cắt kim loại hoặc gia công kim loại tấm.





1. Phôi lớn

Máy phay cổng thích hợp để xử lý nhiều loại phôi lớn khác nhau, chẳng hạn như động cơ ô tô, thiết bị năng lượng gió, phụ kiện tàu thủy, v.v. Do phạm vi xử lý lớn và độ cứng tốt nên máy có thể đáp ứng các yêu cầu xử lý-độ chính xác và tốc độ-cao của phôi lớn.

2. Phôi phức tạp

Máy phay giàn có đặc điểm liên kết nhiều-trục và xử lý tốc độ-cao, đồng thời có thể xử lý nhiều phôi có hình dạng-phức tạp khác nhau, chẳng hạn như xử lý đường viền tàu và xử lý cánh quạt bằng năng lượng gió.

3. Phôi có độ chính xác cao-

Máy phay cổng có độ chính xác và độ cứng xử lý cao, có thể đáp ứng nhu cầu về các phôi gia công có độ chính xác cao-chẳng hạn như cánh động cơ máy bay và hệ thống truyền động ô tô.

4. Tốc độ xử lý phôi-cao

Máy phay cổng có thể đạt được khả năng xử lý-tốc độ cao và có thể được sử dụng để xử lý các phôi cần được hoàn thành nhanh chóng và hiệu quả, chẳng hạn như các bộ phận của hệ thống phanh-tàu tốc độ cao.
