CNCTHẲNG ĐỨNGGIA CÔNGTRUNG TÂM850L
Mô tả sản phẩm
Trung tâm gia công đứng (VMC) là một loại máy công cụ điều khiển số máy tính (CNC) được sử dụng cho các hoạt động gia công chính xác. Nó có trục xoay được định hướng theo chiều dọc, nơi gắn các dụng cụ cắt và bàn làm việc di chuyển theo trục X, Y và Z. VMC được thiết kế chủ yếu cho các hoạt động phay và khoan trên nhiều loại vật liệu, chẳng hạn như kim loại, nhựa và vật liệu tổng hợp. Chúng thường được sử dụng trong các quy trình sản xuất và gia công vì tính linh hoạt, độ chính xác và khả năng sản xuất các bộ phận phức tạp.

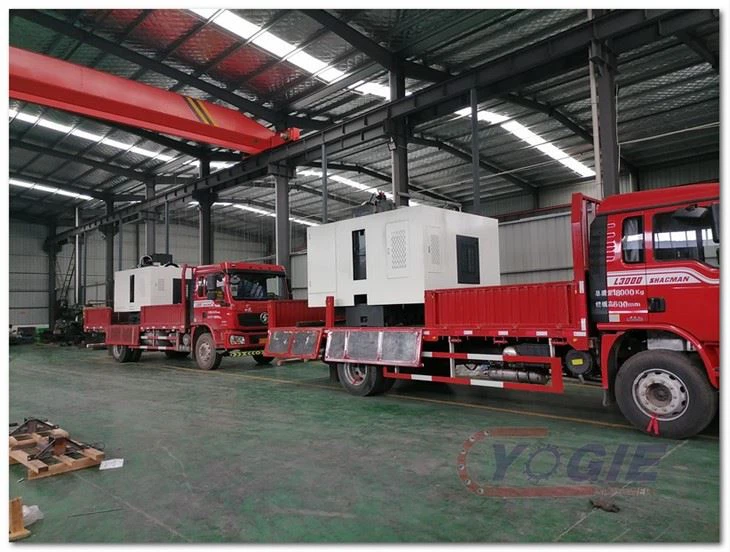

Sản phẩm hiển thị
tính năng của trung tâm gia công đứng
1. Máy sử dụnghai đường ray dẫn hướng lót và một đường ray cứng, hai lớp lóthướng dẫn đường sắtcó thể đảm bảo tốc độ thiết bị và đường ray cứng có thể chịu tải nặng.
Loại đĩa trạm 2.24bộ thay đổi công cụ, có thể tự động thay đổi máy cắt. Chúng tôi cũng có thể cung cấp bộ thay đổi công cụ loại chuỗi theo yêu cầu của khách hàng.
3.Thehệ thống điều khiểnbạn có thể chọn là Simens, Fanuc, KND, ect.
4. Những máy này cũng có thể được lắp ráp vớitrục thứ 4. Góc quay có thể xử lý nhiều bề mặt cùng một lúc, điều này có thể cải thiện độ chính xác gia công của chi tiết gia công, đơn giản hóa quy trình, nâng cao hiệu quả sản xuất và rút ngắn chu kỳ sản xuất.
5. Họchủ yếu sản xuấtcác sản phẩm kim loại, gang, thép không gỉ.
Thông số kỹ thuật
VMC 850L
| Mục | Thông số chính | |
| Hệ điều hành CNC | KND | |
| Kích thước bàn làm việc | Mm | 500×1000 |
| Hành trình trái và phải (X) | Mm | 800 |
| Hành trình qua lại (Y) | Mm | 500 |
| Hành trình lên xuống (Z) | Mm | 500 |
| Khoảng cách từ tâm trục chính tới thanh dẫn hướng cột | Mm | 560 |
| Khoảng cách từ đầu trục chính đến bề mặt bàn làm việc | Mm | 110-610 |
| Khe chữ T của bàn làm việc (Số lượng/kích thước/khoảng cách) |
mm | 5-18×90 |
| Độ côn trục chính (mô hình/đường kính tay áo) | BT40/Φ150 | |
| Tốc độ trục chính (vòng/phút) | vòng/phút | 8000 |
| Thông số kỹ thuật vít bi trục X | Mm | 40×10 |
| Thông số kỹ thuật vít bi trục Y | mm | 40×10 |
| Thông số kỹ thuật vít bi trục Z | Mm | 40×10 |
| Độ chính xác định vị máy công cụ (GB/T 20957.4-2007 tiêu chuẩn) |
Mm | 0.01 |
| Độ chính xác định vị lặp lại của máy công cụ (tiêu chuẩn GB/T 20957.4-2007) |
Mm | 0.01 |
| Dịch chuyển nhanh trục X/Y/Z | m/phút | 8/12/10 |
| Chế độ truyền trục chính | Truyền động đai răng đồng bộ | |
| Công suất trục chính | KW | 7.5 |
| Khuyến nghị lựa chọn các thông số động cơ servo | N·M | 14/16/16 |
| Chiều cao đệm giường | Mm | 30 |
| Chịu tải bàn làm việc | Kilôgam | 500 |
| Trọng lượng tịnh của máy nhẹ | Kilôgam | 5t |
| Thông số kỹ thuật | FRT-L850 | FRT-L1060 | FRT-L1270 | FRT-L1580 | |
| Du lịch | |||||
| Hành trình bàn làm việc (X/Y/Z) | mm | 800/500/500 | 1000/600/600 | 1200/700/800 | 1500/800/700 |
| Khoảng cách từ bề mặt trục chính đến bàn làm việc | Mm | 105-655 | 180-780 | 150-750 | 170-870 |
| Hướng dẫn cách | Hai đường ray dẫn hướng tuyến tính, một đường ray cứng | ||||
| Bàn làm việc | |||||
| Kích thước bàn | Mm | 500x1000 | 600x1100 | 700x1300 | 800x1800 |
| Khả năng chịu tải tối đa của bàn làm việc | Kilôgam | 600 | 800 | 1000 | 1500 |
| Con quay | |||||
| Độ côn trục chính (model, đường kính tay áo) | Mm | BT40/150 | BT40/150 | BT40/150 | BT40/150 |
| Công suất động cơ trục chính | Kw | 5.5-7.5 | 7.5-11 | 11-15 | 11-15 |
| Tốc độ trục chính | vòng/phút | 8000 | 8000 | 8000 | 6000 |
| Sự chính xác | |||||
| Vị trí chính xác | Mm | 0.01/1000 | 0.01/1000 | 0.01/1000 | 0.01/1000 |
| Độ chính xác vị trí lặp lại | Mm | ±0.01 | ±0.01 | ±0.01 | ±0.01 |
| Kích cỡ | |||||
| Khối lượng tịnh | Kilôgam | 5300 | 6700 | 8200 | 12000 |
Bạn có câu hỏi cụ thể nào về trung tâm gia công ngang CNC?Liên hệ với Yogie!Các kỹ sư bán hàng của chúng tôi sẽ làm việc với bạn từ đầu đến cuối để đảm bảo rằng dự án của bạn được hoàn thành theo yêu cầu của bạn.
