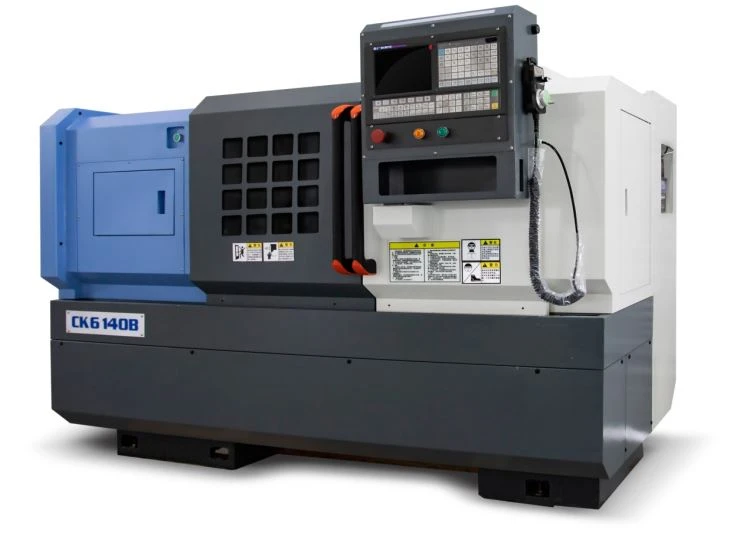

CK6140B
Tính năng cấu hình:
1, hệ thống bus GSK980TC3 cấu hình tiêu chuẩn, servo cấp giá trị tuyệt đối công suất cao 17-bit, là sự kết hợp tốt nhất giữa độ chính xác và hiệu quả;
2. Đúc liền khối toàn bộ giường, độ cứng tốt, độ ổn định tốt;
3, thanh ray giường siêu rộng sử dụng đúc HT250 chất lượng cao, sau hai lần tôi khuôn, độ cứng HRC55-62, pallet trục Z bằng nhựa, độ bền chính xác khi mài mòn;
4, cửa trượt đôi hoàn toàn khép kín bằng kim loại, hộp hệ thống có thể xoay, hình dáng đẹp, đơn giản và dễ áp dụng, nước nhỏ giọt không bị rò rỉ;
5, hộp trục chính hướng dẫn sử dụng ba bánh răng +5.5KW servo trục chính kết hợp vàng, tốc độ tối đa 2000 vòng/phút, cắt và hoàn thiện nặng chuyển mạch miễn phí, dễ sử dụng
CK6140B-750Các thông số kỹ thuật chính
|
Đường kính quay tối đa của giường |
Φ420mm |
|
Đường kính quay tối đa trên xe đẩy |
Φ210mm |
|
Chiều dài phôi tối đa |
750mm |
|
Chiều rộng thanh chắn giường |
335mm |
|
Hành trình tối đa của pallet theo hướng X |
265mm |
|
Hành trình pallet tối đa theo hướng Z |
580mm |
|
Đường kính lỗ xuyên trục chính |
Φ58mm |
|
Phạm vi tốc độ trục chính |
60-2000rpmThay đổi tốc độ vô cấp ba giai đoạn |
|
Thông số kỹ thuật hình nón bên trong trục chính |
MT6 |
|
Thông số kỹ thuật đầu trục chính |
D6 |
|
công suất động cơ chính |
Động cơ trục chính Servo 5.5KW |
|
Ống đuôi côn |
MT4 |
|
Đường kính ống đuôi |
65mm |
|
Hành trình ống đuôi |
150mm |
|
độ chính xác định vị |
0.01mm |
|
Độ chính xác định vị lặp lại |
±0.005mm |
|
Xử lý độ elip |
0.004mm |
|
Xử lý độ nhám |
Ra1.6 |
|
Số lượng giá đỡ dụng cụ điện |
4 trạm (tùy chọn 6 trạm) |
|
Kích thước kẹp |
25 * 25mm |
|
Nguồn điện đầu vào |
50Hz 380V |
|
Nguồn điện đầu vào |
1800kg |
|
Kích thước phác thảo |
2200 * 1400 * 1865mm |
Danh sách cấu hình thiết bị
|
Tên cấu hình |
CK6140B |
|
Hệ thống CNC |
GSK980TC3 |
|
Vít |
Cặp vít me bi chính xác P4 |
|
Vòng bi trục chính |
HRB |
|
Vòng bi định vị |
Vòng bi ghép đặc biệt (HRB) |
|
Truyền động, động cơ |
Giá trị tuyệt đối của xe buýt GSK |
|
Ném |
Zhonghuan ba hàm tự định tâm |
|
Giá đỡ dao điện |
Giá đỡ dụng cụ bốn-sáu/sáu trạm nổi tiếng trong nước (Văn Xương hoặc Hồng Đại) |
|
bôi trơn |
Máy bơm bôi trơn tự động nổi tiếng trong nước |
|
Sự bảo vệ |
Bảo vệ toàn diện tinh tế (cửa trượt đôi) |
